Что включает паспортизация вентиляционных систем и какие данные указываются в паспорте?
Паспортизация вентиляционных систем представляет собой комплексное обследование, натурные измерения и документальное оформление фактических характеристик оборудования и сетей. Работы выполняются для приточной вентиляции, вытяжной вентиляции, противодымной вентиляции и систем дымоудаления, включая установки подпора воздуха. Специалисты изучают проектные решения, техническое задание, исполнительную документацию, сведения о вентиляторах, фильтрах, калориферах, клапанах, решетках, воздуховодах и автоматике. При отсутствии актуального проекта составляется схема вентиляционной сети с привязкой основных элементов.
В ходе обследования проверяются производительность вентилятора, проектный расход и фактический расход воздуха, состояние вентиляционного канала и воздуховода, направление движения воздушных потоков, работоспособность регулирующих и противопожарных клапанов. Для противодымных систем дополнительно оцениваются дымоприемное устройство, зоны дымоудаления, подпор воздуха на путях эвакуации и работа оборудования в предусмотренных режимах. Измерения выполняются с применением анемометра, дифференциального манометра и другого поверенного измерительного оборудования.
Паспорт содержит сведения об объекте, назначении системы, составе оборудования, местах установки, технических параметрах, результатах измерений, выявленных отклонениях и рекомендациях. В документ включаются схемы, таблицы расходов, давления, скорости воздуха и производительности вентиляторов. При необходимости оформляются протокол результатов, техническое заключение и ведомость дефектов. Такой комплект подтверждает фактическое состояние инженерной системы и используется для эксплуатации, технического обслуживания, лабораторного контроля, подготовки к проверкам и планирования ремонтных мероприятий. В Лабинске специалисты компании ЭкспертизаРоссия оформляют документы с учетом действующей нормативной документации и особенностей конкретного здания.
В каких случаях требуется паспортизация приточной, вытяжной и противодымной вентиляции?
Паспортизация вентиляции необходима при вводе нового здания или реконструированной инженерной системы в эксплуатацию, после монтажа, капитального ремонта, замены вентилятора, изменения трассы воздуховодов и модернизации автоматики. Документ также требуется, когда необходимо подтвердить соответствие требованиям проектной и нормативной документации, определить реальную производительность оборудования или установить причины недостаточного воздухообмена. Например, при жалобах на духоту, появлении обратной тяги, неравномерном распределении воздуха, повышенном шуме или перегреве помещений паспорт помогает перейти от предположений к объективным результатам измерений.
Особое значение обследование имеет для объектов с повышенными требованиями к безопасности: производственных зданий, торговых центров, складов, медицинских организаций, образовательных учреждений, жилых комплексов, подземных стоянок и помещений с массовым пребыванием людей. Для системы дымоудаления проверяют запуск оборудования, открытие клапанов, работу дымоприемных устройств, фактический расход, давление и подпор воздуха. Такие натурные измерения позволяют определить, способна ли противодымная вентиляция выполнять назначение при пожаре.
Периодическая проверка проводится после длительного простоя, аварии, затопления, пожара, изменения назначения помещений или перепланировки. Она также нужна перед передачей объекта новой эксплуатирующей организации и при подготовке к обследованию надзорными органами. Результаты используются для составления графика обслуживания, балансировки системы и устранения выявленных неисправностей. Компания проводит паспортизацию с учетом фактической конфигурации сети, доступности оборудования и условий безопасного выполнения работ. По итогам заказчик получает не формальную справку, а комплект документов, позволяющий оценить техническое состояние вентиляции и принять обоснованные решения по дальнейшей эксплуатации.
Как проходят инструментальные измерения при паспортизации вентиляции?
Методика проведения работ начинается с анализа исходных материалов и визуального обследования объекта. Специалисты определяют состав системы, проверяют соответствие фактической трассы проектным решениям, фиксируют расположение вентиляционных камер, решеток, клапанов, вентиляторов, фильтров, воздуховодов и участков доступа для проведения замеров. Перед началом испытаний оцениваются исправность электропитания, состояние ограждений, наличие защитных устройств и возможность безопасного включения оборудования в штатном режиме.

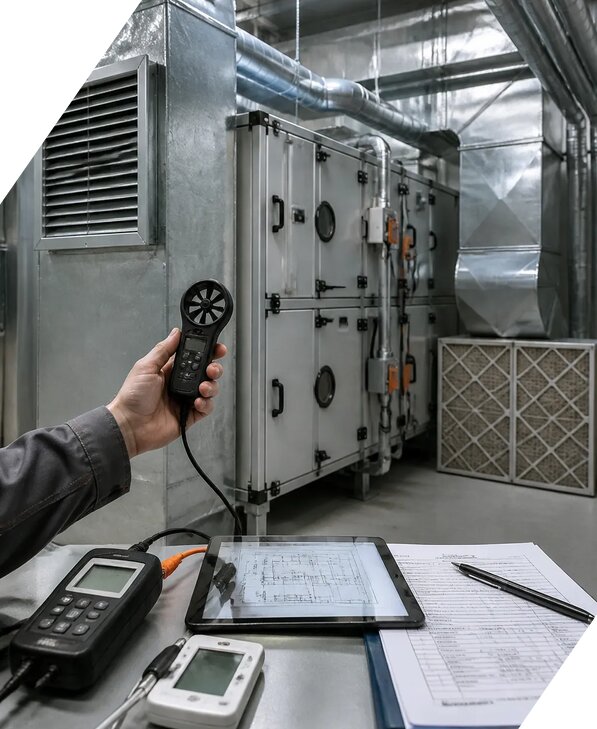

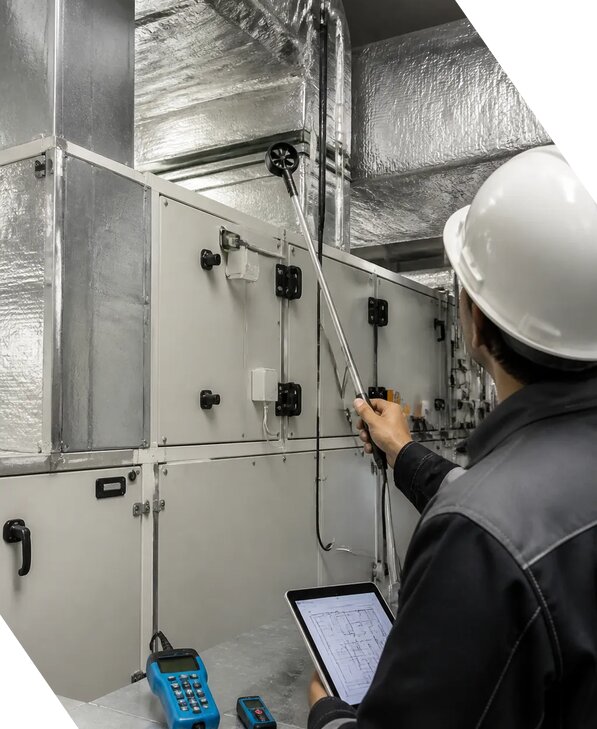

Затем выполняются инструментальные измерения на контрольных точках. С помощью анемометра определяется скорость воздушного потока и рассчитывается фактический расход через решетки, диффузоры, отверстия и сечения воздуховодов. Дифференциальный манометр используется для контроля перепадов давления, разрежения и подпора воздуха. При обследовании противодымной вентиляции измеряются параметры системы дымоудаления, работа клапанов и давление в защищаемых зонах. При необходимости проверяется производительность вентилятора, состояние фильтров, температура воздуха, направление потока и равномерность распределения воздуха по помещениям.
Измерительное оборудование и испытательное оборудование подбираются с учетом диапазона измеряемых величин, типа системы и требуемой точности. Погрешность измерений учитывается при обработке результатов и отражается в документации. Если система имеет несколько режимов работы, замеры выполняются отдельно для каждого предусмотренного режима. Полученные значения сопоставляются с проектными показателями, санитарными требованиями, противопожарными нормами и техническими условиями производителя.
После завершения замеров проводится контроль качества данных, исключаются случайные отклонения, анализируется взаимосвязь расходов и давления на разных участках сети. При выявлении дисбаланса специалисты определяют необходимость регулировки клапанов, очистки каналов, ремонта вентилятора или выполнения балансировки системы. Заказчику передаются результаты измерений, протоколы и техническое заключение. При оформлении документов указывается дата выполнения работ, в сентябре специалисты фиксируют фактическое состояние объекта на момент обследования, а срок действия и актуальность паспорта определяются условиями эксплуатации и изменениями системы.
Что проверяют в системе дымоудаления и вентиляции подпора воздуха?
Проверка противодымной вентиляции требует отдельного подхода, поскольку система должна сохранять работоспособность в условиях пожара и обеспечивать удаление дыма либо предотвращать его распространение по путям эвакуации. В состав обследования входит анализ проектных решений, схем включения, алгоритмов автоматического запуска и взаимодействия с пожарной сигнализацией. Специалисты проверяют вентиляторы дымоудаления, огнезадерживающие и дымовые клапаны, шахты, воздуховоды, дымоприемное устройство, места выброса удаляемых газов и доступность оборудования для технического обслуживания.
В системе подпора воздуха измеряется давление в лестничных клетках, тамбурах, лифтовых холлах и других защищаемых зонах. В системе дымоудаления определяется фактический расход воздуха, устойчивость работы вентилятора, направление потоков и соответствие параметров проектным значениям. Отдельно проверяется запуск оборудования в ручном и автоматическом режимах, передача сигналов, положение клапанов, наличие обратной связи и отключение общеобменной вентиляции, если это предусмотрено алгоритмом. При необходимости оценивается работа нескольких зон и сценариев одновременно.
Особое внимание уделяется состоянию каналов и шахт. Засорение, негерметичность, повреждение огнезащитных покрытий, неправильный монтаж решеток или самовольная перепланировка могут существенно снизить эффективность системы дымоудаления. Поэтому визуальный осмотр дополняется натурными измерениями и функциональными испытаниями. Результаты сопоставляются с проектом, паспортами оборудования и действующей нормативной документацией.
По итогам составляется протокол результатов, где отражаются измеренные значения давления, расхода, времени срабатывания и другие параметры. В техническом заключении указываются выявленные нарушения, их возможные последствия и рекомендации по устранению. При необходимости разрабатывается перечень мероприятий: восстановление герметичности, замена клапанов, настройка автоматики, очистка каналов, ремонт вентилятора или повторная балансировка. Запрос на расчет стоимости можно направить Владимиру Валерьевичу, а ориентировочная цена отдельных работ может начинаться от 5362 руб/м², если расчет выполняется по площади обследуемого объекта.
Как оформляются результаты паспортизации и что делать при выявлении несоответствий?
По завершении обследования заказчику передается комплект документов, состав которого зависит от назначения объекта, количества систем и требований к оформлению. Обычно в него входят паспорт вентиляционной системы, схемы сети, перечень оборудования, таблицы параметров, протокол результатов, акты проведенных испытаний и техническое заключение. В документах отражаются проектный расход и фактический расход воздуха, производительность вентилятора, давление, скорость потоков, состояние регулирующих элементов и результаты проверки автоматики. Для противодымной вентиляции дополнительно фиксируются параметры дымоудаления, подпора воздуха, работы клапанов и дымоприемных устройств.
Полученные значения сравниваются с проектными показателями и нормативными требованиями. Если фактические параметры соответствуют установленным значениям, в заключении указывается возможность дальнейшей эксплуатации с учетом соблюдения регламента технического обслуживания. При выявлении отклонений специалисты не ограничиваются общей формулировкой о неисправности. Определяется конкретный участок, возможная причина и влияние нарушения на безопасность и эффективность воздухообмена. Причиной могут быть загрязнение фильтров, засорение вентиляционного канала, нарушение герметичности воздуховода, износ вентилятора, неправильная настройка клапанов, недостаточное сечение сети, ошибки монтажа или неисправность автоматики.
Для каждого существенного замечания формируются практические рекомендации. Они могут включать очистку и герметизацию каналов, замену фильтров, ремонт либо замену вентилятора, восстановление теплоизоляции, регулировку клапанов, настройку частотного преобразователя, проверку электропитания и повторные инструментальные измерения после ремонта. Если требуется подтверждение соответствия после устранения дефектов, проводится контрольная проверка и оформляется обновленный протокол.
Паспортизация вентиляционных систем может выполняться силами специализированной организации или с привлечением аккредитованной лаборатории, если это предусмотрено договором, техническим регламентом или требованиями объекта. Компания применяет измерительное оборудование с учетом необходимой точности и обеспечивает документальную прослеживаемость результатов. Компания работает Пн-Пт 09-18 Сб-Вс вых.. С 2014 года по 2026 выполнено более 2595 заказов, что позволяет учитывать особенности промышленных, общественных и жилых объектов. При заказе услуги под ключ скидка от 16 процентов. Телефон для связи: +7 931 105-63-33
